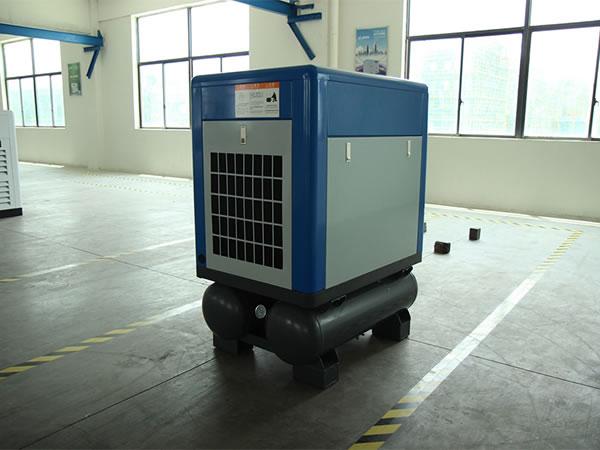

Compresor de tornillo rotativo sobre tanque

Este compresor de tornillo rotativo sobre tanque 2 en 1 presenta una gran adaptabilidad y poco espacio de ocupación.

Componentes del compresor de tornillo rotativo sobre tanque
1. Elemento compresor de doble tornillo
El elemento compresor adopta tecnología alemana GU que es la tercera generación de elementos compresores de doble tornillo asimétricos, y un diseño de entrada de aire axial. La vida útil del diseño del cojinete NFK durable es superior a 120,000 horas.

2. Motor confiable y eficiente
Utiliza un motor de operación continua más eficiente y confiable que cuenta con la certificación CE, tiene un índice de protección IP23, y grado de aislamiento de clase F.

3. Válvula fiable y de alta calidad
Miles de pruebas de seguridad y fiabilidad garantizan la calidad y durabilidad de la válvula de admisión, la válvula de presión mínima, la válvula termostática y la válvula de seguridad.

4. Filtro de alta calidad
Adopta el separador de aire-aceite, el filtro de aceite, y el elemento del filtro de aire de marca propia, seguros y confiables. El separador de aire-aceite separa completamente el contenido de aceite menor a 3 PPM; el filtro de aire y el filtro de aceite son eficientes y tienen una larga vida útil.

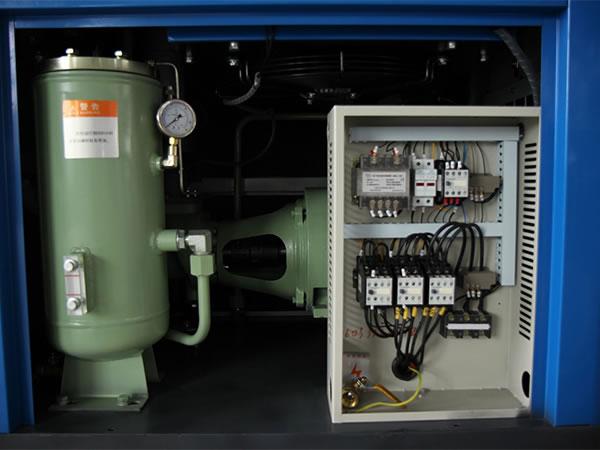

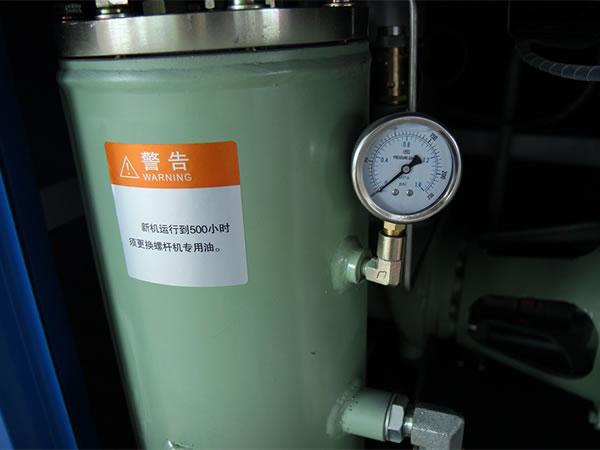

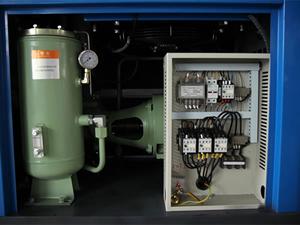

5. Separador de aire-aceite
El separador de aire-aceite de alta eficiencia presenta triple separación centrifuga, gravedad y filtración, lo que conduce a un aceite remanente inferior a 3ppm.

1º separación: Centrifuga
La mezcla de aire comprimido en el interior del compresor y el aceite giran en el separador bajo la fuerza centrífuga.

2º separación: Gravedad
Después de la separación centrífuga, la mezcla aire-aceite perfora la pared interior del depósito de aire-aceite, y fluye hacia la parte inferior del recipiente. En la parte inferior, el filtro magnético elimina el polvo de hierro y otros metales pequeños succionados junto con el aire, evitando que el separador se raye.

3º separación: Filtración
Adopta el separador plegable de aire-aceite para aumentar el área.
Con la fibra como el cuerpo principal, el filtro del cilindro recoge el lubricante de atomización del aire.

6. Panel táctil LCD con micro-computadora en inglés/chino
El sistema de control del compresor de tornillo se usa por medio del controlador táctil LCD en chino y en inglés. Soporta el control remoto y la cadena de mando, el puerto de comunicación RS 485, protocolos de comunicación Modbus, y puede elegir otro acuerdo de comunicación.

1) Características del controlador por micro-computadora
1. Panel táctil LCD en inglés y chino;
2. Protección integral del motor contra cortocircuitos, obstrucciones, falta de fase, sobrecarga, desequilibrio;
3. Control de arranque y corte del motor;
4. Protección y medición de la protección de inversión del compresor;
5. Detección y visualización de múltiples temperaturas ;
6. Ajuste automático de carga del compresor, garantiza la estabilización de la presión;
7. Control de larga distancia o local;
8. Control de operación de una o múltiples máquinas;
9. Función de comunicación RS-485;
10. Control remoto móvil GPRS. (Opcional)

2) Funciones de aviso y advertencia del controlador por micro-computadora
1. Señal de aviso de reemplazo del filtro de aire;
2. Señal de aviso de reemplazo del filtro de aceite;
3. Señal de aviso de reemplazo del separador de aire-aceite;
4. Señal de aviso de reemplazo del aceite.

3) Protección del controlador por micro-computadora
1. Protección del motor: protección del motor del compresor contra corto circuitos, obturaciones, falta de fase, desequilibrio de la potencia trifásica;
2. Protección del aire comprimido a alta temperatura;
3. Protección de la inversa del compresor;
4. Protección de exceso de presión;
5. Protección del sensor de temperatura y del sensor de presión;

Compresor del compresor de tornillo rotativo sobre tanque
El compresor de aire de Jufeng se utiliza mucho en toda clase de industrias a nivel mundial, incluyendo la electrónica, la eléctrica, del agua, de protección ambiental, petrolera, química, minera, metalúrgica, farmacéutica, alimenticia, aeroespacial, naval, militar, de investigación científica, de la madera, textil, de impresión, del vidrio, de la construcción, de materiales de construcción y otras industrias.

Los compresores de aire se pueden clasificar en tres grupos: de grado consumidor, profesional e industrial.
• Los compresores de aire de grado consumidor se pueden describir como panqueque o modelo de una sola etapa. Se usan para las tareas del hogar como inflar los neumáticos y productos inflables y algunas herramientas de aire de baja carga como grapadoras y pistolas de clavos.
• Los compresores de aire de grado profesional proporcionan más potencia y mayor aire presurizado. Pueden ser los modelos recíproco de dos etapas o de tornillo rotatorio y proporcionan más potencia para ejecutar varias herramientas neumáticas a la vez con el uso intermitente.
• Los compresores de aire de grado industrial serán el obrero de una planta de fabricación o la fuente de energía confiable en una plataforma petrolífera. Están diseñados para proporcionar un flujo constante de aire comprimido durante largos períodos de tiempo y puede tener picos fluctuantes en uso típico en las principales plantas de fabricación. Estos compresores están fabricados con componentes de alta calidad que permiten la personalización para ambientes específicos a fin de mejorar el rendimiento, la eficiencia energética y la fiabilidad.

Precauciones del compresor de tornillo rotativo sobre tanque
1. Potencia estándar: 380V/50HZ/3PH, 415V/220V/60HZ y se pueden personalizar otros voltajes.
2. Método de arranque: 10A o arranque directo por debajo,15A o arranque estrella triángulo superior.
3. Temperatura del ambiente de trabajo: -5℃-45℃;
4. Método de conducción: conducción por banda / conducción directa.
5. Aceptamos consultas y pedidos de presión personalizada de hasta 16 bar
6. La empresa realiza mejoras en el producto y se reserva el derecho de ajustar los parámetros de diseño sin previo aviso. 6.

Acerca del mantenimiento
1º mantenimiento: luego de 500 horas de funcionamiento
2º mantenimiento subsecuente: Cada 2000 a 2500 horas de funcionamiento

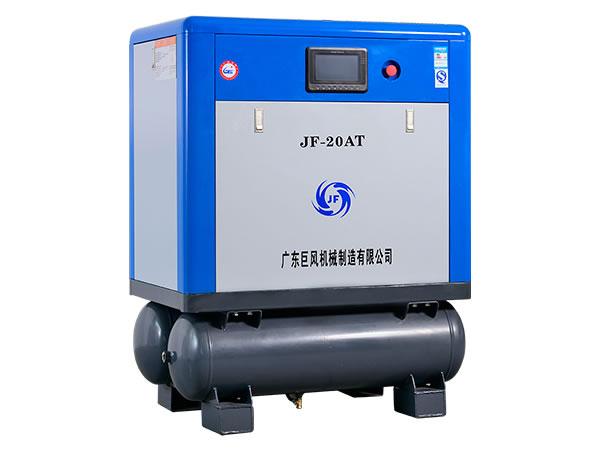

Parámetros técnicos
JF-10AT
JF-15AT
JF-20AT
Presión de descarga 0.8 Mpa Presión de descarga 0.8 Mpa Presión de descarga 0.8 Mpa
Entrega libre del aire (FAD) 1.05 m³/min Entrega libre del aire (FAD) 1.52 m³/min Entrega libre del aire (FAD) 2.3 m³/min
Método de refrigeración Refrigeración por aire Método de refrigeración Refrigeración por aire Método de refrigeración Refrigeración por aire
Temperatura de salida Temperatura ambiente + 12 ℃ Temperatura de salida Temperatura ambiente + 12 ℃ Temperatura de salida Temperatura ambiente + 12 ℃
Potencia del motor 7.5 kw Potencia del motor 11 kw Potencia del motor 15 kw
Motor RPM 1470 r/min Motor RPM 2900 r/min Motor RPM 2920 r/min
Potencia 380V / 3PH / 50HZ Potencia 380V / 3PH / 50HZ Potencia 380V / 3PH / 50HZ
Método de arranque Arranque directo Método de arranque Arranque Y-Δ Método de arranque Arranque Y-Δ
Aislamiento Clase F Aislamiento Clase F Aislamiento Clase F
Grado de protección IP54 Grado de protección IP23/IP54 Grado de protección IP 23/54
Temperatura ambiente -5 ~ 42 ℃ Temperatura ambiente -5 ~ 45 ℃ Temperatura ambiente -5 ~ 45 ℃
Método de conducción Conducción directa Método de conducción Conducción directa Método de conducción Conducción directa
Ruido 62±2dB(A) Ruido 62±2dB(A) Ruido 64±2dB(A)
Contenido de aceite ≤3ppm Contenido de aceite ≤3ppm Contenido de aceite ≤3ppm
Volumen de aceite 4.5L Volumen de aceite 9L Volumen de aceite 9L
Receptor del aire 65L/tanque Receptor del aire 72.5L/tanque Receptor del aire 75L/tanque
Diámetro del tubo de salida del aire G1/2" Diámetro del tubo de salida del aire G3/4" Diámetro del tubo de salida del aire G3/4"
Peso 275kg Peso 450kg Peso 480kg
Dimensión 1000*700*1270 mm Dimensión 1050*750*1400 mm Dimensión 1050*750*1380 mm
